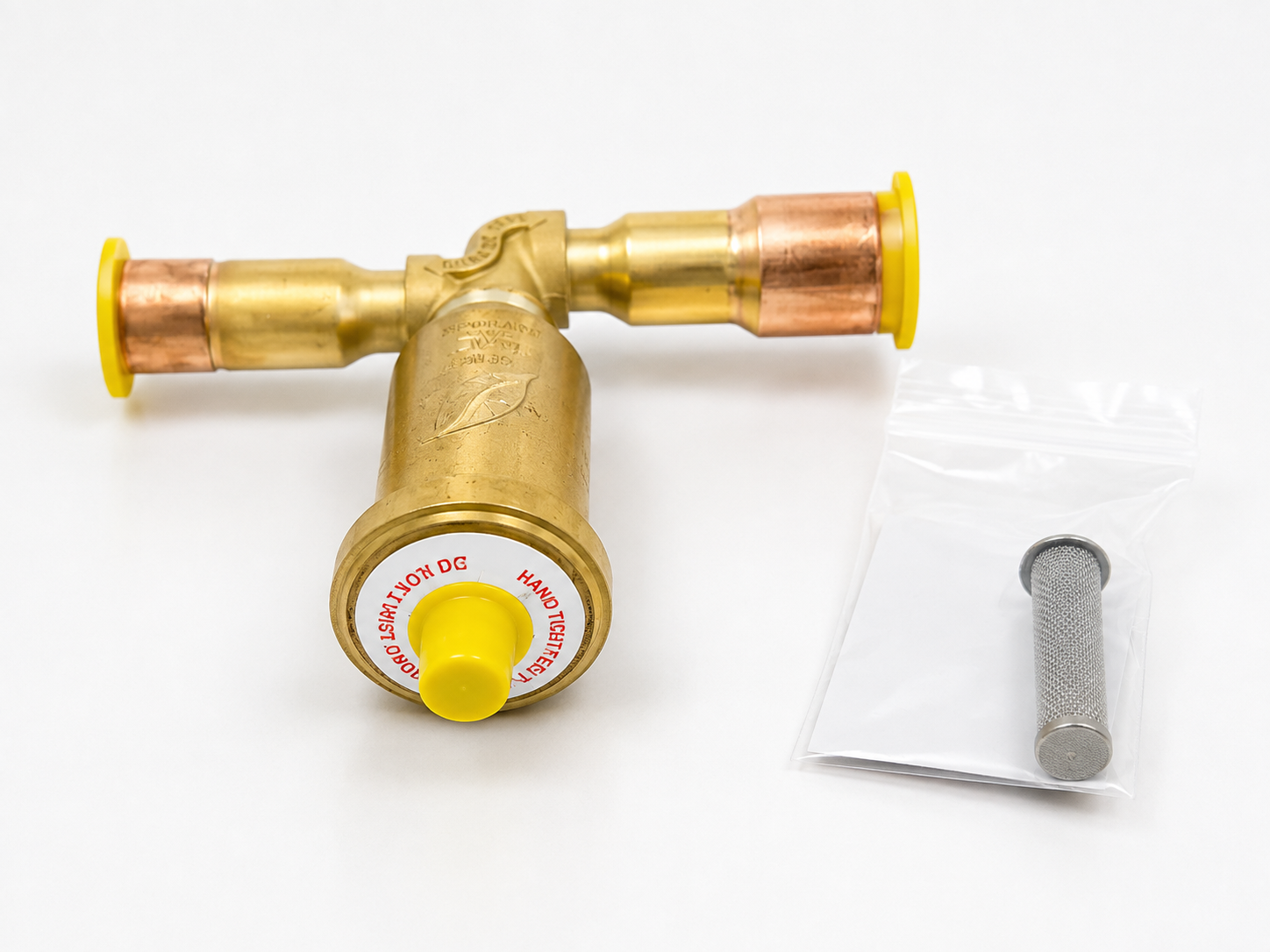

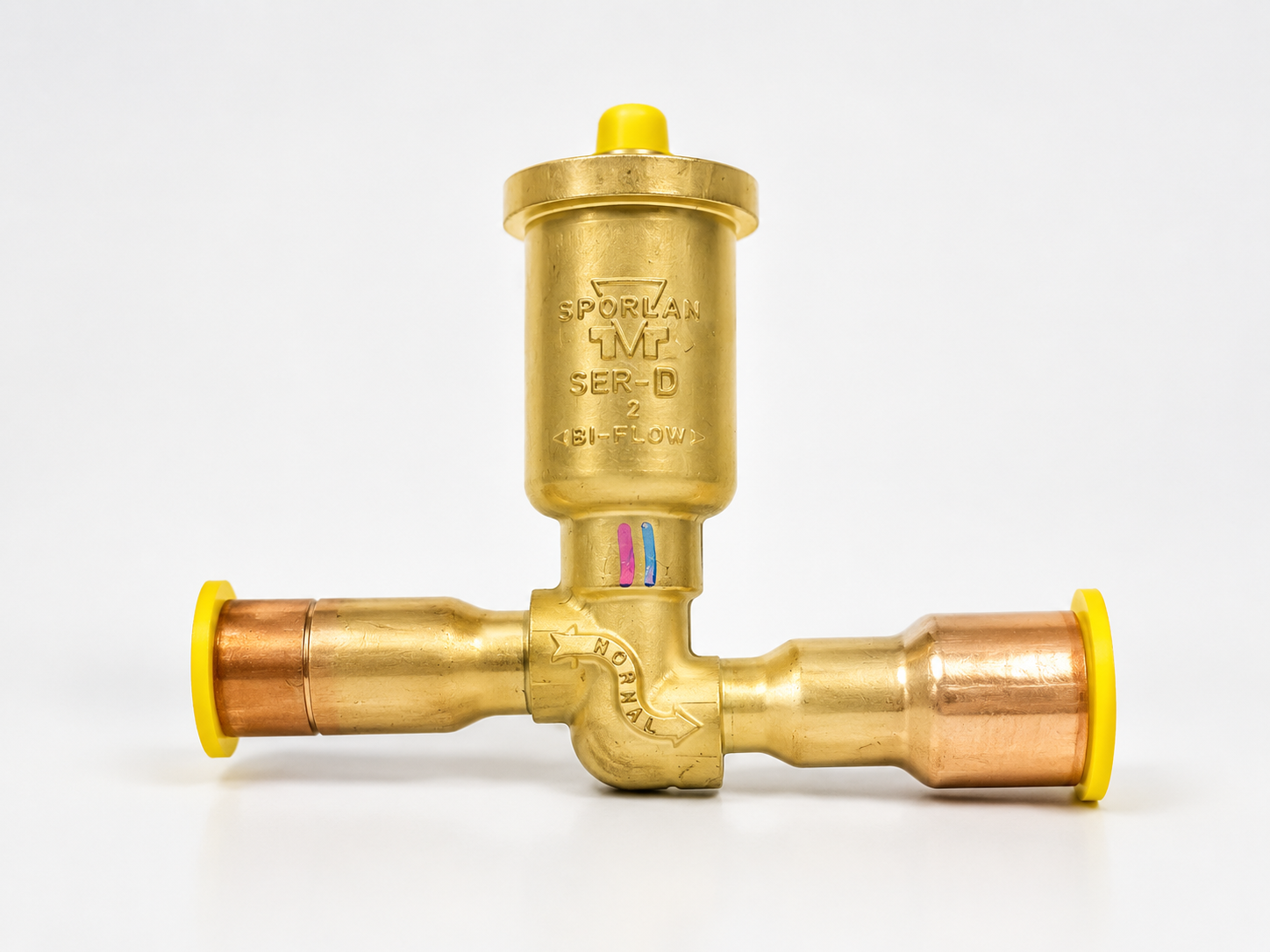

Elektroniczny zawór rozprężny Parker Sporlan SER-DS 5/8" x 7/8" ODF bez kabla

Parker Sporlan SER-DS 5/8" x 7/8" ODF to elektroniczny zawór rozprężny EEV z bipolarnym silnikiem krokowym, przeznaczony do precyzyjnej regulacji przepływu czynnika chłodniczego. Model posiada przyłącza lutowane ODF 5/8" na wejściu i 7/8" na wyjściu oraz konfigurację Straight Through Offset. Zawór oferowany jest w wersji Less Cable – bez przewodu sterującego. Maksymalne ciśnienie znamionowe wynosi 48 bar, a MOPD 40 bar.

Dane techniczne

Zastosowanie

Parker Sporlan SER-DS jest elektronicznym zaworem rozprężnym przeznaczonym do precyzyjnej regulacji przepływu czynnika chłodniczego w instalacjach chłodniczych. Zawór współpracuje z odpowiednim sterownikiem elektronicznym, który steruje położeniem tłoka za pomocą silnika krokowego.

• instalacje chłodnicze,
• agregaty chłodnicze,
• układy wymagające elektronicznej regulacji przepływu czynnika,
• instalacje z elektroniczną regulacją przegrzania,
• układy wymagające precyzyjnego sterowania przepływem czynnika chłodniczego.

Najważniejsze cechy Parker Sporlan SER-DS

• precyzyjna regulacja przepływu czynnika chłodniczego,
• 2500 kroków zapewniających dokładne pozycjonowanie tłoka,
• 2-fazowy bipolarny silnik krokowy,
• konfiguracja Straight Through Offset,
• dwukierunkowy przepływ bez redukcji MOPD przy przepływie wstecznym,
• wysoka rozdzielczość sterowania,
• wysoka siła liniowa napędu,
• szczelne zamknięcie zaworu,
• odporność na korozję,
• odłączane złącze M12 o stopniu ochrony IP67,
• możliwość montażu bez ograniczeń dotyczących orientacji zaworu.

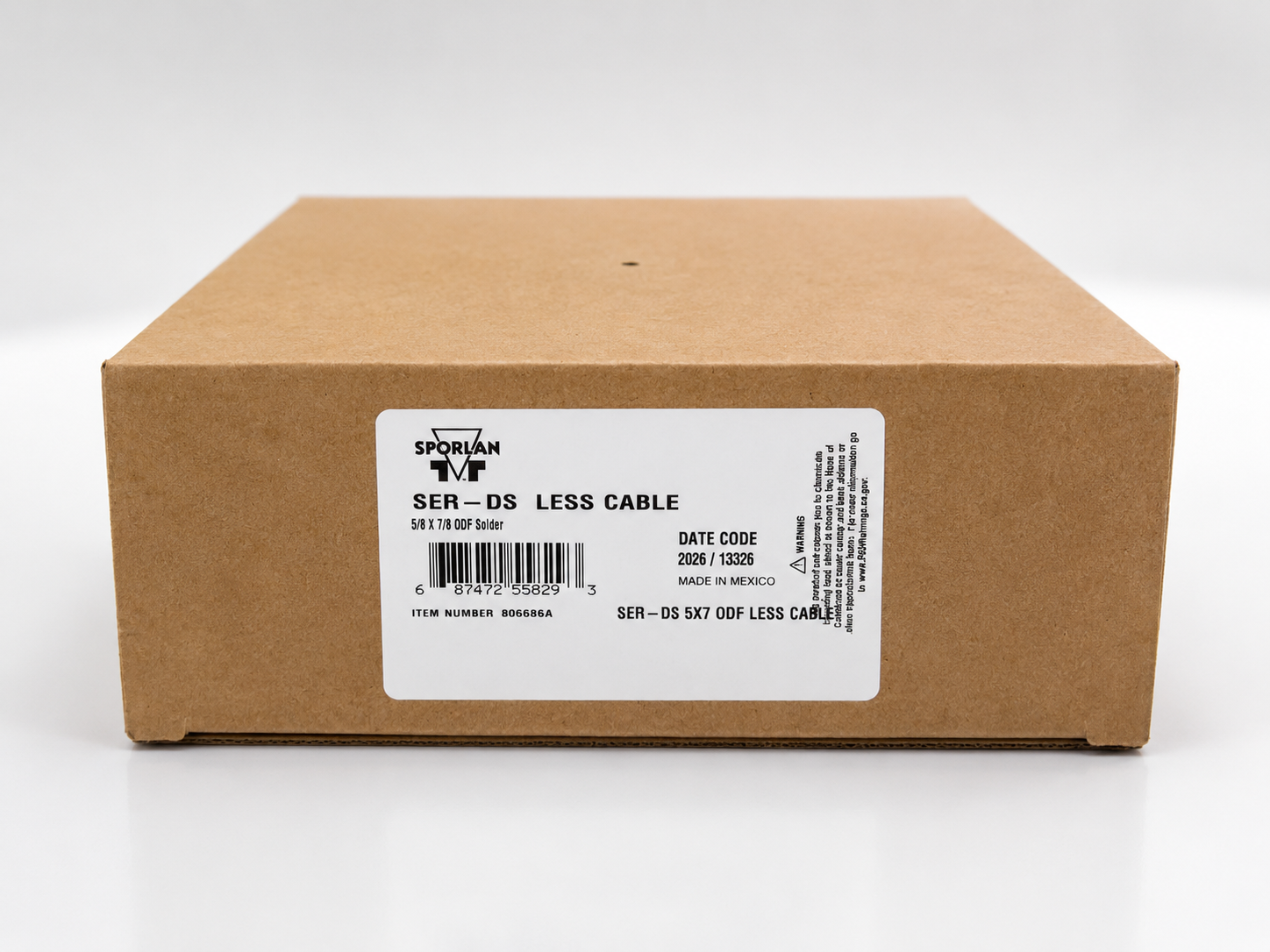

Wersja Less Cable – bez przewodu

Model Parker Sporlan SER-DS 806586A jest oferowany w wersji Less Cable, czyli bez przewodu sterującego.

Zawór posiada odłączane złącze M12. Przewód należy dobrać odpowiednio do zastosowanego sterownika oraz wymagań konkretnej instalacji. Parker przewiduje dla zaworów SER przewody M12 w kilku długościach.

Przed zamówieniem należy upewnić się, że wybrany przewód oraz sterownik są kompatybilne z konkretną wersją zaworu.

Precyzyjne sterowanie przepływem czynnika

Zawory Parker Sporlan SER wykorzystują silnik krokowy do precyzyjnego pozycjonowania tłoka. W modelu SER-DS zastosowano 2500 pełnych kroków, a rozdzielczość wynosi 0,0023 mm na krok.

Takie rozwiązanie pozwala na dokładną regulację przepływu czynnika chłodniczego i płynne dostosowanie pracy zaworu do aktualnych warunków pracy instalacji.

MOPD i MRP – ważne parametry przy doborze

Dla modelu SER-DS maksymalna różnica ciśnień roboczych MOPD wynosi 580 psid (40 bar), natomiast maksymalne ciśnienie znamionowe MRP wynosi 700 psig (48 bar).

Parametry te należy uwzględnić podczas doboru zaworu do konkretnej instalacji. Sama średnica przyłączy nie wystarcza do prawidłowego doboru elektronicznego zaworu rozprężnego.

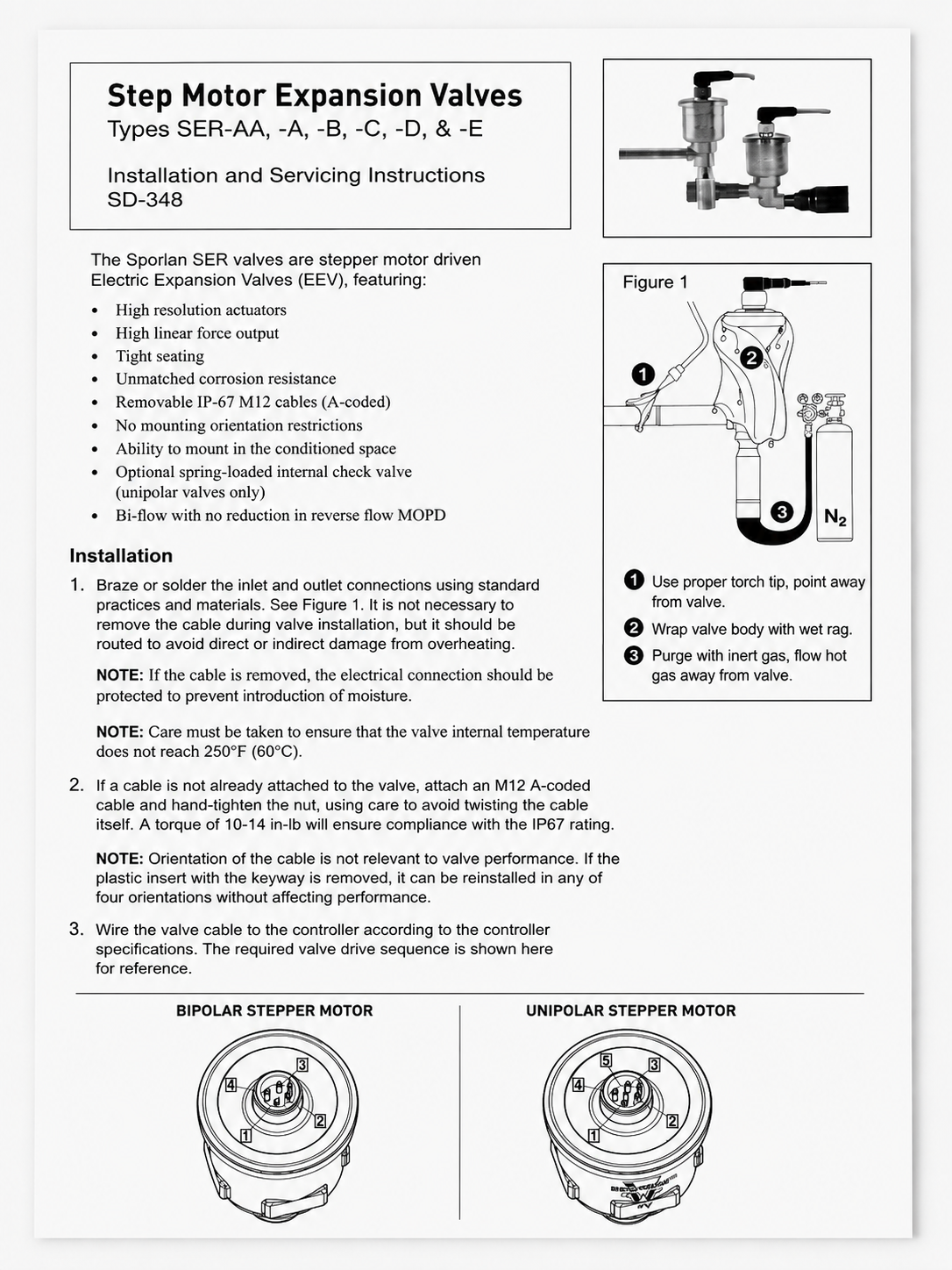

Montaż i serwis

Podczas lutowania przyłączy należy zabezpieczyć zawór przed przegrzaniem. Zgodnie z instrukcją Parker temperatura wewnętrzna zaworu nie powinna osiągnąć 60°C.

Producent zaleca stosowanie odpowiedniej techniki lutowania oraz ochronę zaworu przed bezpośrednim i pośrednim działaniem wysokiej temperatury. W razie demontażu przewodu należy zabezpieczyć połączenie elektryczne przed przedostaniem się wilgoci.

Prace związane z montażem, podłączeniem oraz uruchomieniem zaworu powinny być wykonywane zgodnie z dokumentacją producenta i wymaganiami konkretnej instalacji.

Najczęściej zadawane pytania

Czy Parker Sporlan SER-DS jest zaworem elektronicznym?

Tak. Jest to elektroniczny zawór rozprężny EEV sterowany silnikiem krokowym. Do prawidłowej pracy wymaga odpowiedniego sterownika.

Czy model SER-DS 806586A ma przewód w zestawie?

Nie. Jest to wersja Less Cable, czyli zawór bez przewodu sterującego.

Jakie przyłącza posiada model SER-DS 806586A?

Model posiada przyłącze wejściowe 5/8" ODF oraz przyłącze wyjściowe 7/8" ODF.

Jakie jest maksymalne ciśnienie robocze zaworu?

Maksymalne ciśnienie znamionowe MRP dla modelu SER-DS wynosi 700 psig (48 bar). Maksymalna różnica ciśnień MOPD wynosi 580 psid (40 bar).

Czy zawór można dobrać tylko po średnicy przyłączy?

Nie. Przy doborze należy uwzględnić między innymi rodzaj czynnika chłodniczego, warunki pracy instalacji, wymagany przepływ, różnicę ciśnień oraz kompatybilność z zastosowanym sterownikiem.
